Описание

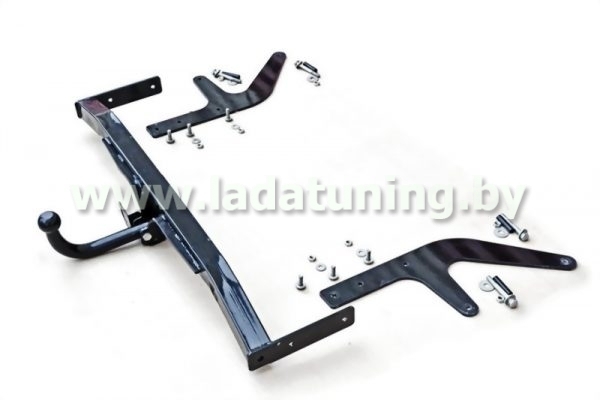

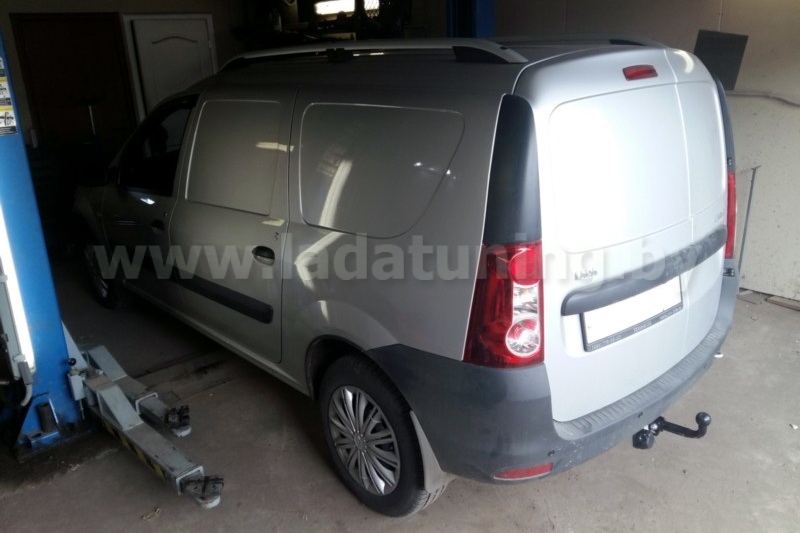

Фаркоп (Тягово-сцепное устройство) предназначен для шарнирной сцепки легкового автомобиля Lada Largus (Лада Ларгус), Dacia Logan с буксируемым прицепом полной массой до 600 кг. Фаркоп (ТСУ) для автомобиля Лада Ларгус, состоит из балки, съемного шара, подрозетника, переходных кронштейнов левого и правого.

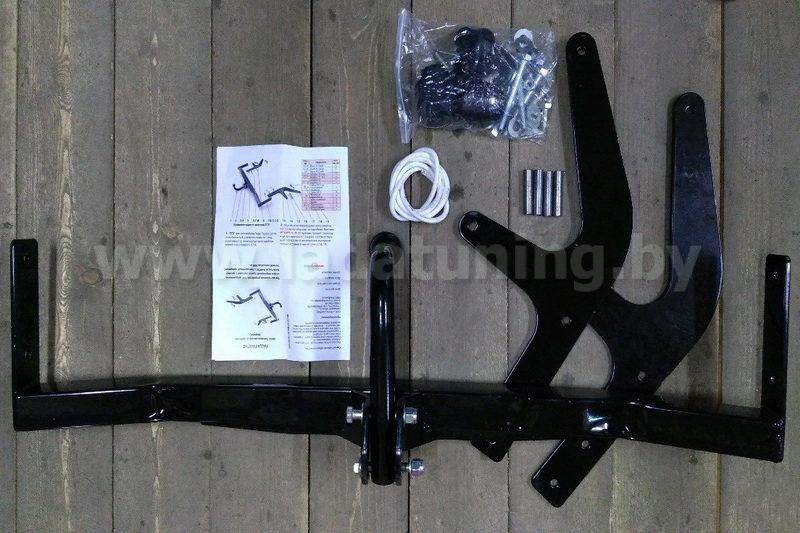

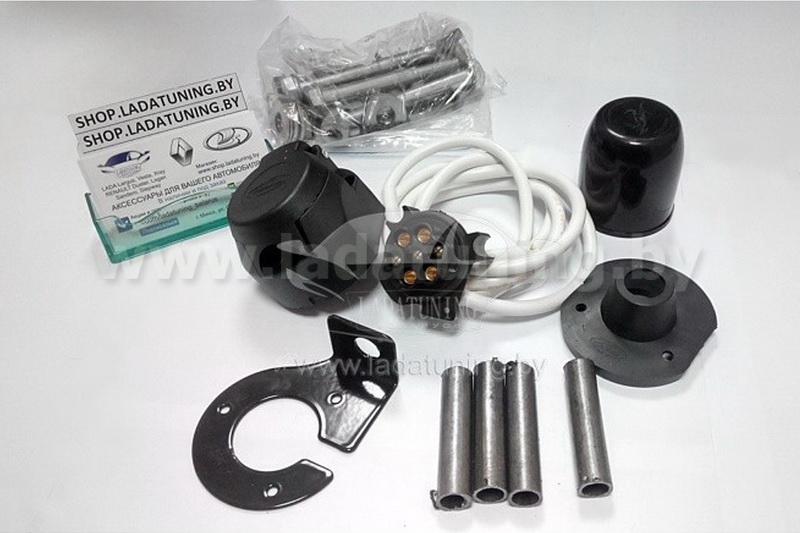

В комплекте поставляется базовый набор электрики — розетка 7-pin GRUND, провод ПВС 5*0,75 — 150см.

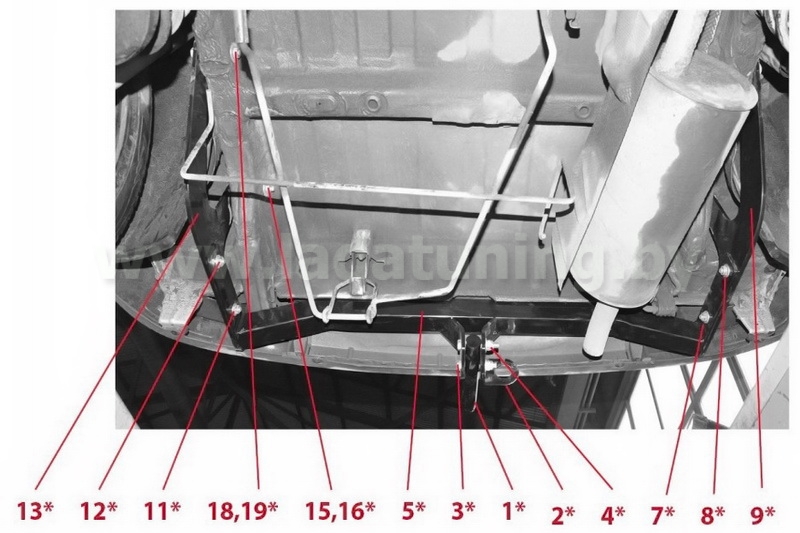

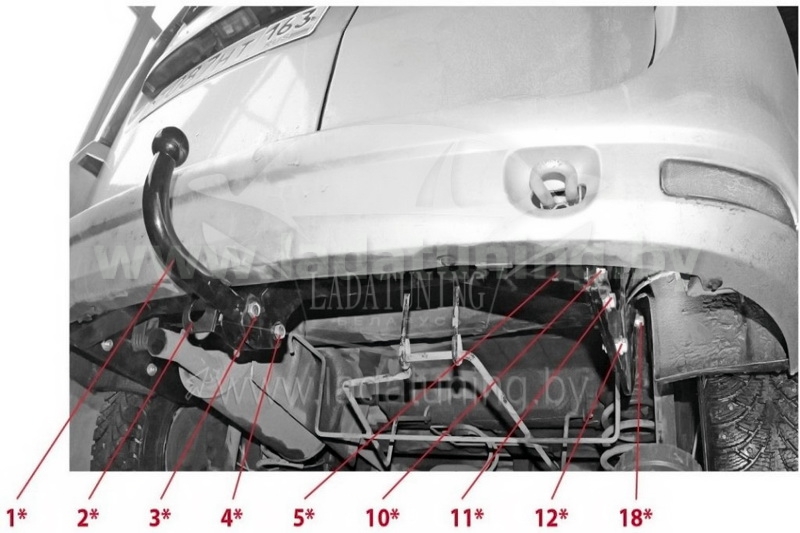

Установка (см. фото):

1. Фаркоп (ТСУ) для автомобиля Лада Ларгус состоит из балки (5), съемного шара (1), подрозетника (2), переходных кронштейнов левого (9) и правого (13).

2. Монтируем переходные кронштейны (9, 13) на лонжероны автомобиля. Болтами М10х95 (18, 15) крепим правый переходный кронштейн (13) через соответствующие отверстия в лонжеронах, предварительно вставив в них втулки (16, 19).

3. Втулки (16, 19), проходящие через лонжерон, зажимаем шайбами большого диаметра: со стороны головки болта — Шайба 10 d28, со стороны гайки — Шайба 10 d35 (15, 17).

4. Левый кронштейн (9) монтируем аналогично правому.

5. Балку (5) навешиваем на кронштейны (9,13) с помощью болтов М10х30 (6,7,8) для левого (9) и (10,11,12) для правого (13) кронштейна. Для болтов (6) и (10) в торцах балки (5) предусмотрены резьбовые отверстия.

Остальные болты (7,8) и (11,12) крепим с шайбами и гайками.

6. Монтируем съемный шар (1) к кронштейну, приваренному снизу к балке, болтами (3,4) и гайками со стопорным кольцом. На болту (3) одновременно монтируем подрозетник (2).

7. Протягиваем крепеж (болтовые соединения).
